PROGRESIVOS DMX
¿QUÉ ES UN DISTRIBUIDOR DMX?
Un DMX es un distribuidor progresivo modular que dosifica y separa el lubricante con un movimiento de pistones.
Este sistema está altamente cualificado para dosificar aceite o grasa a uno o más grupos de soportes. Cada pistón se encuentra en serie al anterior o al siguiente.
ELEMENTOS
El sistema modular está compuesto por dos partes principales: las bases (subdivididas en entrada, intermedio o intermedios y final) y los elementos dosificadores de diferentes caudales.
El número de elementos debe ser de al menos 3 y como máximo 20 elementos.
Este sistema modular permite la sustitución de los elementos de forma fácil, reduciendo los tiempos de parada de máquina en caso de sustitución.
La base ensamblada se puede instalar y conectar sin necesidad de los dosificadores modulares, los cuales pueden ser añadidos más tarde para facilitar el trazado de las tuberías de forma más conveniente.
Si queremos más detalles de los elementos que disponemos podemos acceder aquí, donde explicaremos los elementos que podemos tener en un DMX.
TAPAR LAS SALIDAS DE UN DMX
Los elementos dosificadores, disponen de dos salidas, pero es posible modificar esta configuración para que todo el caudal salga por una única salida.

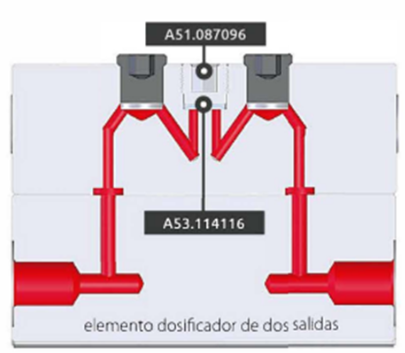

Para realizar esta modificación primero se ha de quitar el tornillo adaptador (A51.087096) y la junta (A53.114116) ubicados en la parte superior del dosificador.
ATENCIÓN: nunca cerrar una salida sin realizar este paso o se producirá un bloqueo hidráulico del sistema.
El tornillo y la junta se ha de sustituir por un tapón (A92.087058) y añadir otro en la salida que no quieres utilizar como se muestra en la imagen.
Esto hará que el caudal se duplique por esa salida.
Si más adelante quieres volver a usar esa salida hay que revertir este proceso. Se han de quitar ambos tapones y en la salida vertical volver a poner el tornillo adaptador y la junta.
En este video puedes ver todos los pasos detallados para realizar este proceso, pincha aquí.
Cualquier duda puedes contactar con nosotros y nuestro equipo técnico te ayudará a diseñar el mejor sistema para tu aplicación.
